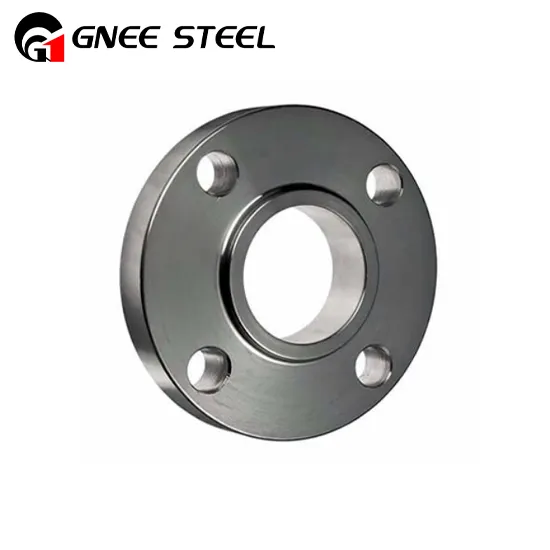

Slysti ant flanšų
Būdama pirmaujanti tiekėja ir gamintoja Kinijoje, „GNEE Steel“ tiekia ekonomiškai{0}}efektyvius nikelio- lydinio gaminius.
- Siųsti el{0}}laišką:ss@gneesteel.com
- Tel:+8615824687445
Slydimo (SO) flanšai yra flanšo tipas, kurio sandarinimo paviršius yra plokščias ir paprastai naudojamas žemo slėgio įrenginiuose. Jie vadinami „slystančiais“, nes juos galima lengvai uždėti ant vamzdžio ar jungiamosios detalės galo ir suvirinti vietoje. Jie taip pat turi išgręžtą vidinį skersmenį, atitinkantį išorinį vamzdžio skersmenį, todėl skysčiai ar dujos gali tekėti sklandžiai.
| produkto tipas | Slydimo vamzdžio flanšas, ASME 16.5 slydimo flanšai / SORF flanšai |
|---|---|
| Dydis | ½" (15 NB) iki 48" (1200 NB) |
| Klasė | 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN standartinis ND-6, 10, 16, 25, 40 ir kt. |
| Nerūdijančio plieno slydimas ant flanšų | ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
| Anglies plieno slydimas ant flanšų | ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70 |
| Legiruotojo plieno slydimas ant flanšų | ASTM / ASME A/SA 182 ir A 387 F1, F5, F9, F11, F12, F22, F91 |
| Dvipusis plieninis slydimas ant flanšų | ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
| Specializuotis | Pagal brėžinį |
| Standartinis | ANSI : ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 ,JIS,DIN,BS4504,SABS1123,EN1092-1, UNI,AS2129,GOST{13}} DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, 6IN, 6IN , DIN2637, DIN2638, DIN2673 BS: BS4504, BS4504, BS1560, BS10 |
| Jungties tipas / Flanšo paviršiaus tipas | Žiedo tipo sąnarys, juosmens sąnario veidas, pakeltas veidas, plokščias veidas, didelis patinas-moteris, mažas patinas-moteris, didelis liežuvis ir griovelis, mažas liežuvis ir griovelis |
Slip-On flanšų tipai ir jų pritaikymas
Yra du pagrindiniai slydimo flanšų tipai, kurių kiekvienas sukurtas taip, kad atitiktų konkrečius reikalavimus ir pritaikymą vamzdynų sistemose:
Standartiniai slydimo flanšai
Standartiniai arba pakeliami slydimo flanšai turi paaukštintą paviršių sandarinimo paviršiuje. Ši funkcija suteikia tarpikliui platformą, užtikrinančią patikimą sandarumą tarp flanšo ir gretimo vamzdžio ar jungiamųjų detalių. Dėl to jie puikiai tinka žemo slėgio darbams, kai varžtų priveržimo jėgos gali pakankamai suspausti tarpiklį, kad būtų išvengta nuotėkio.
Slydimo jungties jungės
Slydimo jungės turi plokščią paviršių ir atskirą atraminį flanšą. Atraminis flanšas užstumiamas ant vamzdžio galo ir sulygiuotas su juosmens jungties smaigalio galu, kuris tada prijungiamas prie vamzdžio. Ši konstrukcija leidžia sukamąjį judėjimą, suteikiant lankstumo išlygiavimo montavimo ar priežiūros metu. Jie dažnai naudojami sistemose, kurias reikia dažnai išardyti, šiluminio plėtimosi ar susitraukimo programose.
Slydimo flanšų naudojimas
Slydimo flanšai dažniausiai naudojami šiose srityse:
Žemo slėgio programos:Slip On Flanges plačiai naudojami žemo slėgio įrenginiuose, pavyzdžiui, vandens ir dujų vamzdynuose, kur slėgis neviršija 300 psi.
Chemijos ir naftos chemijos gamyklos:Slydimo flanšai yra įprasti chemijos ir naftos chemijos gamyklose, kur sujungia vamzdynų sistemas ir įrangą.
ŠVOK sistemos:Slydimo flanšai yra įprasti ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) sistemose, kur jie naudojami ortakiams ir vamzdynams sujungti.
Vandens valymo įrenginiai:„Slip On Flanges“ naudojami vandens valymo įrenginiuose, kurie jungia vamzdynų sistemas ir įrangą.
Maisto ir gėrimų pramonė:Slip On Flanges yra plačiai paplitęs maisto ir gėrimų pramonėje, kur jie naudojami vamzdynų sistemoms ir įrangai sujungti.
Slystančio flanšo privalumai
- Mažesnė montavimo kaina
- Montavimo metu lengviau suderinti su kitomis dalimis
- Geresnė nuotėkio prevencija
- Suvirinimas flanšo viduje ir išorėje
- Trumpesnis laikas tiksliam vamzdžių pjovimui
- Kadangi vamzdis slysta ant flanšo, jis yra suderinamas su apatine stebule ant slankiojo flanšo
Pakavimas ir siuntimas
