Incoloy Alloy 800 vamzdžių jungiamosios detalės
Dydžiai: nuo 1/8" iki 2"
Slėgio įvertinimas: 3000 psi - 10, 000 psi
Temos: NPT, BSPT, BSPP
1.4876 Incoloy 800 suvirintos vamzdžių jungiamosios detalės ir vamzdžių antgaliai
Dydžiai: nuo 24" iki 96" arba pagal užsakymą
Slėgio įvertinimas: 3000 psi - 10, 000 psi
Temos: NPT, BSPT, BSPP
Būdama pirmaujanti tiekėja ir gamintoja Kinijoje, „GNEE Steel“ tiekia ekonomiškai{0}}efektyvius nikelio- lydinio gaminius.
- Siųsti el{0}}laišką:ss@gneesteel.com
- Tel:+8615824687445
Incoloy Alloy 800 vamzdžių jungiamosios detalėsaprašymas

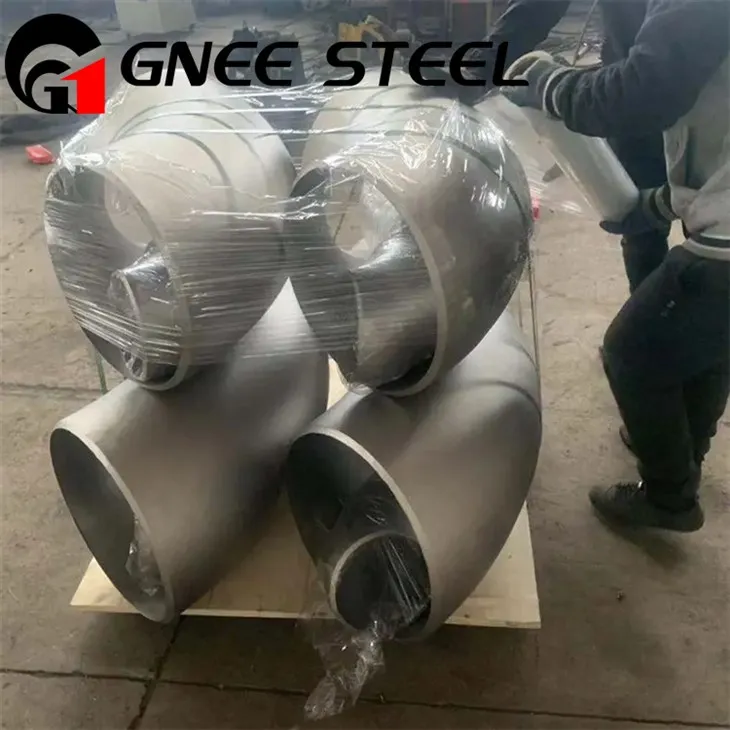

GNEE Incoloy Alloy 800 vamzdžių jungiamosios detalės
„Incoloy 800“ lydinio vamzdžių jungiamosios detalės yra nikelio-geležies-chromo lydinys, žinomas dėl savo išskirtinio stiprumo ir atsparumo aukštai temperatūrai, oksidacijai ir korozijai. Jie tinka reiklioms reikmėms chemijos, naftos chemijos ir pramoninių krosnių pramonėje. Pagrindiniai aspektai apima įvairių klasių (800, 800H ir 800HT) skirtumus, jų mechanines savybes aukštoje -temperatūroje ir specifines atsparumo korozijai savybes, pvz., atsparumą chlorido įtempiams įtrūkimams.
Tipai ir taikymas
„Incoloy 800“: tinka naudoti aukštoje -temperatūroje iki maždaug 1500 laipsnių F (816 laipsnių).
Incoloy 800H ir 800HT: tinka naudoti, kai reikalingas puikus valkšnumo ir plyšimo stiprumas esant aukštai temperatūrai. Pagrindinis skirtumas yra tas, kad 800H yra didesnis anglies kiekis, o 800HT – didesnis aliuminio ir titano kiekis, o tai padidina jo stiprumą aukštoje{5}}temperatūroje.
Pramoninis pritaikymas: naudojamas pramoninėse krosnyse, šilumokaičiuose ir angliavandenilių krekeriuose.
Cheminis ir naftos chemijos perdirbimas: plačiai naudojamas šiose pramonės šakose dėl atsparumo korozijai ir našumo aukštoje temperatūroje{0}}.
incoloy Alloy 800 vamzdžių jungiamųjų detalių specifikacija
Incoloy lydinio 800/800H/800HT sandūrinio suvirinimo vamzdžių jungiamųjų detalių specifikacija
SpecifikacijosASTM B366 / ASME SB366
MatmenysASME / ANSI B16.9, ASME B16.28, MSS-SP-43, MSS SP-79
Dydis1/8" NB IKI 48" NB. (Besiūliai ir 100 % rentgeno spinduliu suvirinti, pagaminti)
TipasBesiūlis / Suvirintas / Pagamintas
Lenkimo spindulysR=1D, 2D, 3D, 5D, 6D, 8D, 10D arba tinkintas
StorisSch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS
Įvertinimas800 / 800H / 800HT UNS (N08800, N08810, N08811), DIN (1.4876, 1.4958, 1.4959)
incoloy Alloy 800 vamzdžių jungiamųjų detalių specifikacija
Inconel 800 vamzdžių jungiamųjų detalių cheminė sudėtis
| Elementas | „Inconel 800“. | Inconel 800H | Inconel 800HT |
|---|---|---|---|
| Nikelis (Ni) | 30.0 – 35.0 | 30.0 – 35.0 | 30.0 – 35.0 |
| Chromas (Cr) | 19.0 – 23.0 | 19.0 – 23.0 | 19.0 – 23.0 |
| Geležis (Fe) | Balansas | Balansas | Balansas |
| Anglis (C) | Mažiau arba lygus 0,10 | 0.05 – 0.10 | 0.06 – 0.10 |
| Aliuminis (Al) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
| Titanas (Ti) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
Inconel 800 jungiamųjų detalių mechaninės savybės
| Turtas | „Inconel 800“. | Inconel 800H | Inconel 800HT |
|---|---|---|---|
| Tempimo stipris (min.) | 520 MPa | 450 MPa | 500 MPa |
| Išeigos stiprumas (0,2 % poslinkis) | 205 MPa | 170 MPa | 210 MPa |
| Pailgėjimas (min.) | 30% | 35% | 30% |
| Kietumas (maks.) | Rockwell B 90 | Rockwell B 88 | Rockwell B 88 |
Įvairių tipų incoloy Alloy 800 vamzdžių jungiamosios detalės
Platus Inconel 800 jungiamųjų detalių asortimentas
Gnee Steel gamina ir tiekia platų Inconel 800 jungiamųjų detalių asortimentą, kad patenkintų įvairius pritaikymo poreikius įvairiose pramonės šakose. Mūsų jungiamosios detalės yra įvairių konfigūracijų, slėgio įvertinimų ir standartų, užtikrinančių patikimą veikimą aukštoje-temperatūroje ir korozinėje aplinkoje.
Užpakalinės{0}}Suvirinimo jungiamosios detalės (ASME B16.9)
Sukurtos sklandžiai integruoti į suvirintų vamzdynų sistemas, šios jungiamosios detalės turi lygų vidinį paviršių, kuris sumažina pasipriešinimą srautui, todėl idealiai tinka naudoti aukštoje -slėgyje ir aukštoje{1}}temperatūroje.
90 laipsnių ir 45 laipsnių alkūnės (ilgas ir trumpas spindulys)
Lygūs ir mažėjantys marškinėliai
Koncentriniai ir ekscentriniai reduktoriai
Galiniai dangteliai
Stub Galai
Lizdinės suvirinimo jungiamosios detalės (ASME B16.11)
Lizdinės suvirinimo jungiamosios detalės idealiai tinka mažo{0}}skersmens aukšto slėgio Lizdinės suvirinimo alkūnės
Tee
Pilna ir pusė jungiamosios detalės
Caps
Srieginės jungiamosios detalės (ASME B16.11)
Srieginės jungiamosios detalės yra skirtos lengvam surinkimui ir išmontavimui žemo{0}} ir vidutinio{1}}slėgio sistemose ir idealiai tinka kompaktiškam arba laikinam proceso vamzdynų įrengimui.
Srieginės alkūnės
Tee
Ritės
Kištukai
Įvorės
800 lydinio besiūlių reduktorių jungiamųjų detalių slėgio{0}}temperatūros įvertinimai (psig)
| Temperatūra | 150 slėgio klasė | 300 slėgio klasė | |||||
|---|---|---|---|---|---|---|---|
| F laipsnis | laipsnį | ¼ – 1 colio | 1¼ – 2 coliai | 2½–3 colių | ¼ – 1 colio | 1¼ – 2 coliai | 2½–3 colių |
| - nuo 20 iki 150 | -29-66 | 300 | 2000 | 1500 | 1000 | (Pastaba: 300 klasės įvertinimai šiuose duomenyse prasideda nuo 1¼ colio) | |
| 200 | 93 | 265 | 1785 | 1350 | 910 | ||
| 250 | 121 | 225 | 1575 | 1200 | 825 | ||
| 300 | 149 | 185 | 1360 | 1050 | 735 | ||
| 350 | 177 | 150 | 1150 | 900 | 650 | ||
| 400 | 204 | – | 935 | 750 | 560 | ||
| 450 | 232 | – | 725 | 600 | 475 | ||
| 500 | 260 | – | 510 | 450 | 385 | ||
| 550 | 288 | – | 300 | 300 | 300 |
Inconel 800 Stub galo tolerancijos lentelė
| 800 lydinio jungiamųjų detalių tolerancija | Reduktorius ir juosmens jungtis Stub End |
Alkūnės ir marškinėliai |
Vamzdžių galų dangteliai | |||
|---|---|---|---|---|---|---|
| ASME B16.9 normalus vamzdžio dydis | ID Pabaigoje |
OD pas Bevelį |
800 lydinio jungiamųjų detalių sienelės storis T | Daugiau-visų Ilgis H |
Nuo centro-iki-pabaigos Matmenys A ,C ,B |
Per{0}}viską F ilgis |
| 1/2 iki 2-1/2 | +0.06 | Ne mažiau kaip 87,5 proc. vardinio storio |
+/- 0.06 | +/- 0.06 | +/- 0.12 | |
| -0.03 | ||||||
| 3 iki 3-1/2 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 4 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| nuo 5 iki 8 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.25 | |
| 10 iki 18 | +/- 0.12 | +0.16 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.12 | ||||||
| 20-24 | +/- 0.19 | +0.25 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.19 | ||||||
| 26-30 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.12 | +/- 0.38 | |
| -0.19 | ||||||
| nuo 32 iki 48 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.19 | +/- 0.38 | |
| -0.19 | ||||||
Apie Gnee Steel
„Gnee Steel“ specializuojasi įvairių nikelio{0}} lydinių, įskaitant Nickel 201, Nickel 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel X02,7, Inconel Inconel 62,7, gamyboje ir pardavimuose. Incoloy Alloy 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 ir aukštos temperatūros lydiniai. „Gnee Steel“ gaminiai plačiai naudojami kosmoso, chemijos, elektros energijos, automobilių ir branduolinės energijos srityse. Taip pat siūlome pritaikytus lydinių sprendimus, pritaikytus pagal klientų poreikius. Norėdami gauti užklausų dėl lydinio kainų ar pritaikytų lydinių sprendimų, susisiekite su mumis ir gaukite pasiūlymą adresuss@gneesteel.com.
