Inconel Alloy 601 vamzdžių jungiamosios detalėsaprašymas

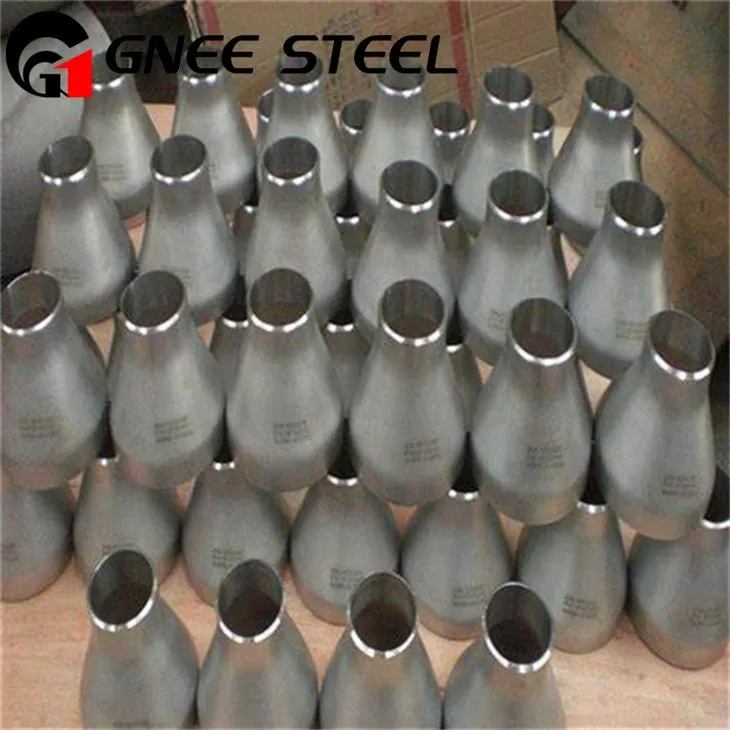

GNEE Inconel Alloy 601 vamzdžių jungiamosios detalės
„Inconel Alloy 601“ vamzdžių jungiamosios detalės yra pagamintos iš nikelio -chromo-geležies lydinio, žinomo dėl puikaus atsparumo oksidacijai aukštoje -temperatūroje, geru mechaniniu stiprumu ir atsparumu vandeninei korozijai. Pagrindinės ypatybės apima jų naudojimą aukštoje temperatūroje{5}}, pvz., krosnyse ir dujų turbinose, tinkamumą suvirinimui ir formavimui bei įvairių tipų jungiamųjų detalių, pvz., alkūnių, trišakių ir reduktorių, prieinamumą. Tinkamas įrengimas ir priežiūra yra labai svarbūs norint užtikrinti ilgalaikį{7}}veiksmingumą.
Inconel Alloy 601 vamzdžių jungiamųjų detalių specifikacija
| Specifikacijos | ASTM B366 / ASME SB366 |
|---|---|
| Įvertinimai | Inconel 601 |
| Matmenys | ASME/ANSI B16.9 |
| Dydžiai | 1/8" NB iki 28" NB |
| Tipas | Besiūliai, suvirinti, pagaminti |
| Lenkimo spindulys | R=1D, 2D, 3D, 5D, 6D, 8D, 10D arba tinkintas |
| Sienos storis | Sch 5s, 10s, 40s, 80s, 160s, XXS arba tinkintas (iki 50 MM) |
Inconel Alloy 601 vamzdžių jungiamųjų detalių specifikacija
Inconel 601 jungiamųjų detalių cheminė sudėtis
| Elementas | Svoris (%) |
|---|---|
| Nikelis (Ni) | 58.0 - 63.0 |
| Chromas (Cr) | 21.0 - 25.0 |
| Geležis (Fe) | Balansas |
| Anglis (C) | maks.. 0.10 |
| Manganas (Mn) | maks.. 1.0 |
| Silicis (Si) | maks.. 0.50 |
| Siera (S) | maks.. 0.015 |
| Varis (Cu) | maks.. 1.0 |
| Aliuminis (Al) | 1.0 - 1.7 |
UNS N06601 jungiamųjų detalių mechaninės savybės
| Turtas | Vertė |
|---|---|
| Tankis | 8,1 g/cm³ |
| Lydymosi taškas | 1411 laipsnių (2571 laipsnis F) |
| Tempimo stiprumas | 550 MPa (80 000 psi) min |
| Derlingumo stiprumas | 205 MPa (30 000 psi) min |
| Pailgėjimas | 30% min |
| Kietumas (Brinell) | 130 HB |
Inconel 601 suvirintų jungiamųjų detalių fizinės savybės
| Savybės | Vertybės | |
|---|---|---|
| Lydymosi diapazonas | F laipsnis | 2480-2571 |
| laipsnį | 1360-1411 | |
| Specifinė šiluma | 70 laipsnių F, Btu/lb- laipsnis F | 0.107 |
| 21 laipsnis , J/kg- laipsnis | 448 | |
| Tankis | lb/in³ | 0.293 |
| Mg/m³ | 8.11 | |
| Pralaidumas | 200 oersted (15,9 kA/m) | |
| 76 laipsniai F (24 laipsniai) | 1.003 | |
| -109 laipsniai F (-78 laipsniai) | 1.004 | |
| -320 laipsnių F (-196 laipsnių) | 1.016 | |
| Curie temperatūra | F laipsnis | <-320 |
| laipsnį | <-196 | |
Inconel 601 Tee temperatūros diapazonas
| Temperatūros diapazonas | |
|---|---|
| C laipsnis | F laipsnis |
| 870 - 1230 | 1600 - 2250 |
600 lydinio jungiamųjų detalių svorio lentelė
| OD (mm) | Vamzdis WT (mm) | SCH |
|---|---|---|
| 13.72 | 1.65 | 10S |
| 17.15 | 3.20 | 80S |
| 21.34 | 2.11 | 10S |
| 42.16 | 2.77 | 160 |
| 13.72 | 2.24 | 40S |
| 21.34 | 2.77 | 40S |
| 168.28 | 18.26 | 160 |
| 219.08 | 18.23 | 120 |
| 33.40 | 3.38 | 40S |
| 42.16 | 2.77 | 10S |
| 48.26 | 3.68 | 40S |
| 60.33 | 8.74 | 160 |
| 73.03 | 5.16 | 40S |
| 114.30 | 3.05 | 10S |
| 73.03 | 3.05 | 10S |
| 88.90 | 5.49 | 40S |
| 219.08 | 12.78 | 80S |
| 101.60 | 5.74 | 40S |
601 lydinio jungiamųjų detalių dydžiai
| Vamzdžių jungiamųjų detalių formos | Vamzdžių jungiamųjų detalių dydžių diapazonas | Sandarinio suvirinimo jungiamųjų detalių grafikai | Matmenų standartai | |
|---|---|---|---|---|
| Besiūlės vamzdžių jungiamosios detalės | Suvirintos vamzdžių jungiamosios detalės | |||
| „Inconel“ grįžtami lenkimai | 1/8" NB iki 8" NB | SCH 5, SCH 5S, SCH 10, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 40, SCH STD, SCH 60, SCH 80s, SCH 100, SCH 120, SCH XS, SCH XXS, SCH 16sl0mm, iki 150 mm | ASME B16.9, ANSI B16.9, ASME B16.28, ANSI B16.28, ANSI B16.25, MS SP 75 | |
| Inconel marškinėliai | 1/8" NB iki 24" NB | Iki 42" NB | ||
| Inconel reduktoriai | 1/8" NB iki 24" NB | Iki 42" NB | ||
| Inconel galiniai dangteliai | 1/8" NB iki 24" NB | Iki 42" NB | ||
| „Inconel“ skalbimo antgalis | 2 1/16" iki 30" | |||
| Inconel alkūnės - 45, 90 ir 180 laipsnių | 1/8" NB iki 24" NB | Iki 42" NB | ||
| Inconel Cross | 1/8" NB iki 8" NB | |||
Inconel 601 alkūninio vamzdžio matmenys
| Svoris (kg) | Matmenys (mm) |
|---|---|
| 18.0 | 2.0 X 1219 X 3048 |
| 10.8 | 1.2 X 1219 X 3048 |
| 8.1 | 0.9 X 1219 X 3048 |
| 6.3 | 0.7 X 1219 X 3048 |
| 28.6 | 3.18 X ĮVAIRUS ANN |
| 27.0 | 3 X 1200 X 3000 |
| 14.4 | 1.6 X 1200 X 3048 |
| 4.5 | 0.5 X 1000 X 2000 |
Werkstoff NR. 2.4851 Stub Galų svorio diagrama
| NPS | Svoris | W.T | O.D | ||
|---|---|---|---|---|---|
| Lb/ft | in | mm | in | mm | |
| 3 | 7.576 | 0.216 | 5.486 | 3.500 | 89 |
| 10.253 | 0.300 | 7.620 | |||
| 1 1/2 | 2.718 | 0.145 | 3.683 | 1.900 | 48 |
| 3.361 | 0.200 | 5.080 | |||
| 1 | 1.679 | 0.133 | 3.378 | 1.315 | 33 |
| 2.172 | 0.179 | 4.547 | |||
| 3/4 | 1.131 | 0.113 | 2.870 | 1.050 | 27 |
| 1.474 | 0.154 | 3.912 | |||
| 1/2 | 0.851 | 0.109 | 2.769 | 0.840 | 21 |
| 1.088 | 0.147 | 3.734 | |||
| 2 | 3.653 | 0.154 | 3.912 | 2.375 | 60 |
| 5.022 | 0.218 | 5.537 | |||
| 1 1/4 | 2.273 | 0.140 | 3.556 | 1.660 | 42 |
| 2.997 | 0.191 | 4.851 | |||
| 2 1/2 | 5.793 | 0.203 | 5.516 | 2.875 | 73 |
| 7.661 | 0.276 | 7.010 | |||
Inconel 600 vamzdžių jungiamųjų detalių tipai
Inconel 601 vamzdžių jungiamųjų detalių tipai
UNS N06601 Trumpo spindulio grįžtami posūkiai
ASTM B366 UNS N06601 trumpo spindulio vamzdžio alkūnės
NICR23FE ilgo spindulio grįžtami lenkimai
Inconel 601 sumažinimo alkūnė
WNR 2.4851 Kryžius
ASTM B366 Stub Galai
Werkstoff NR. 2.4851 Spenelis
ASTM SB 366 Unequal Tee
UNS N06601 vamzdžių dangteliai
ASTM B366 UNS N06601 koncentrinis reduktorius
NICR23FE apykaklės vamzdžių jungiamosios detalės
Inconel 601 mova
Inconel Alloy 601 vamzdžių jungiamųjų detalių gamybos procesas
„Gnee Steel“ teikia šias „Inconel Alloy 601“ vamzdžių jungiamųjų detalių terminis apdorojimas: atkaitinimas, tirpalas + sendinimas. Be to, „Gnee Steel“ taip pat suteikia karštojo ir šaltojo apdirbimo, ty karšto valcavimo ir šaltojo tempimo.
